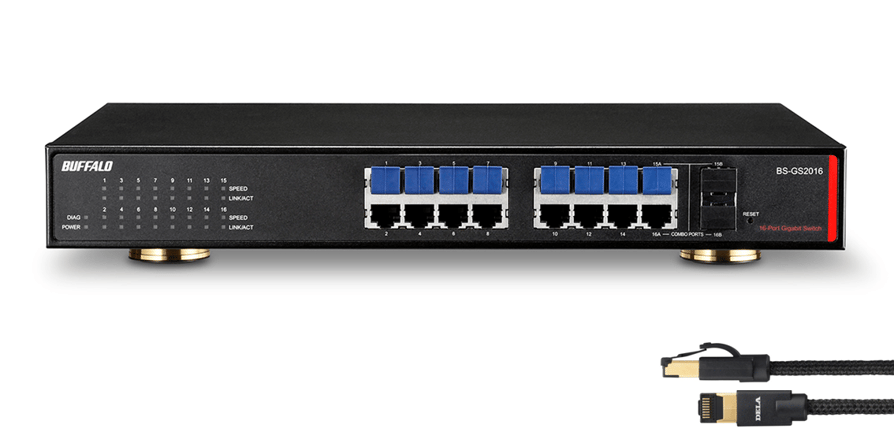

ネットワークオーディオ向けスイッチングHub

BS-GS2016/A

厳格な部品選定、オーディオ用説明書付き



本商品はオーディオ機器との接続を前提に設定されたスイッチングHubとDELAC1AE(2m)がセットになった商品です。

専用の説明書が付属しており、これからネットワークオーディオを始める方にも、御自宅のネットワークオーディオ環境を見直したい方にもおすすめです。

オーディオにより適した環境を実現

スイッチングHubを導入することで、オーディオ用の通信と無線LANなどのその他の通信を切り分けることができるので、通信の集中を解消し大容量の高音質データもストレスなく楽しめます。

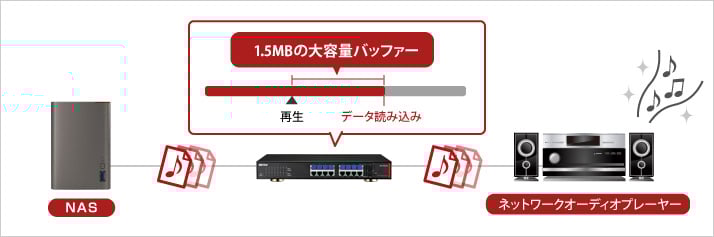

1.5MB大容量バッファーを搭載

1.5MBの大容量パケットバッファーにより、オーディオ機器へ転送されるデータをスイッチングHubに一時的に保持。オーディオ機器の再生速度に合わせてデータを読み出すことができます。

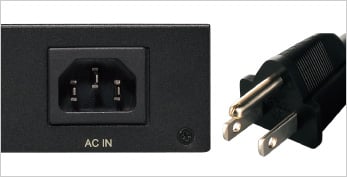

電源プラグに3Pインレッド

トラッキング現象による障害を防ぐ、トラッキング防止加工済

3P電源コードを採用。

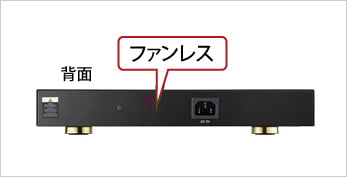

高い静音性を実現するファンレス筺体

ファンレス設計のため耳障りな排気ノイズが発生しません。

音の発生に対して繊細なオーディオラックに置いても最適です。

また、可動部分をなくすことで信頼性も向上しています。

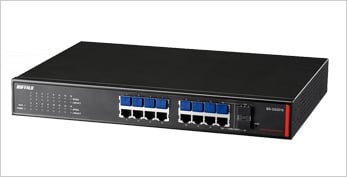

高級感のある金属筺体

放熱性に優れ、高級感のある金属筺体を採用。金属筺体を採用することの多い、オーディオ機器ともマッチします。

高信頼&3年保証

当社独自の企業向け品質基準をクリアした部品を採用し、長寿命設計に取り組んでいます。高い信頼性への取り組みの成果として3年保証を実現しております。

スムーズな導入を手助け

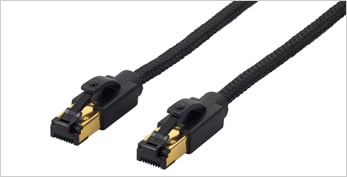

High Res. Audio Ethernet Cable DELA C1AE付属

単線導体を使用し、エイリアンクロストーク(ANEXT)を防ぐ二重シールド構造を採用したプレミアムイーサネットケーブルC1AEを付属しています。





※エイリアン・クロストーク(ANEXT)

複数のケーブルを束ねた際に発生する、隣り合ったケーブル間のノイズ干渉。



オーディオ向け専用取扱説明書

はじめての方にもわかりやすいネットワークオーディオとの接続マニュアルを同梱いたします。

不使用ポートには防塵カバーを装着

初期設定で通信を遮断している上段8ポートのLAN端子には、ホコリ・ゴミの混入を防ぎつつ取り外しやすいスイングタブつきのダストカバーを装着しています。

対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
準拠規格 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab(1000BASE-T)
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps(1000BASE-T)
データ転送方式 ストア&フォワード
サポート機能

IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T

IEEE802.3x Flow Control

IEEE802.1D Spanning Tree Protocol

IEEE802.1w Rapid Spanning Tree Protocol

IEEE802.1p Class of Service、Priority Protocol

IEEE802.1Q VLAN tagging

IEEE802.3ad Link Aggregation

IEEE802.1X Port Based Access Control

バッファー容量 1.5Mbytes
伝送路符号化方式

8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)、

Manchester-coding (10BASE-T)

アクセス方式 CSMA/CD
アドレステーブル 16,384件
ポート数

10/100/1000M 16ポート※(全ポートAuto-MDIX機能搭載)

+SFP2ポート(コンボポート)

出荷時は下段8ポートのみ有効(設定変更可能)

適合ケーブル

10BASE-T:カテゴリー3以上

100BASE-TX:カテゴリー5以上

1000BASE-T:カテゴリー5e以上

伝送距離

最大100m

端子形状

RJ-45型 8極

メインメモリー

128Mbytes

データ転送速度

(スループット)

14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、

1,488,095パケット/s(1000BASE-TX)

電源電圧

100V 50/60Hz

消費電力

最大14.6W

消費電流

最大0.30A

省エネ法に基づく

表記事項

エネルギー消費効率

(W/Gbit/s)

A区分:0.8

※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく

表示事項です。

※エネルギー消費効率とは、省エネ法で定める測定方法により測定された

消費電力を、省エネ法で定める測定方法により測定された最大実効伝送

速度で除したものです。

最大実効伝送速度

(Gbit/s)

16

※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく

表示事項です。

※最大実効伝送速度とは、省エネ法で定める測定方法により測定された

フレーム長が1,518バイトのときにおける最大の実効伝送速度です。

測定時のポート速度と

ポート数

100Mbit/s:0

1Gbit/s:16

※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく

表示事項です。

外形寸法

(幅×高さ×奥行)

330x43x231mm

質量

約2.2kg

動作保証環境

結露なきこと

温度0〜50℃

湿度10〜85%

保証期間

3年間

取得規格

VCCI Class A

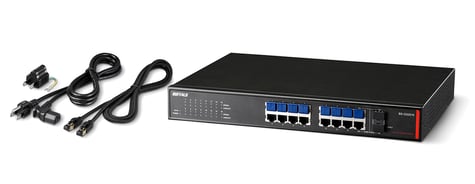

主な付属品

取扱説明書、電源ケーブル(AC100V用)、3ピン-2ピン変換コネクター(アース 線付)、

LAN端子用防塵キャップ(8個)、SFPポート用防塵キャップ(2個)、

Audio Ethernet Cable 2m(1本)、インシュレーター(4個)、

インシュレーター固定用ネジ(4本)

希望小売価格

オープン価格
